一、一、概述：

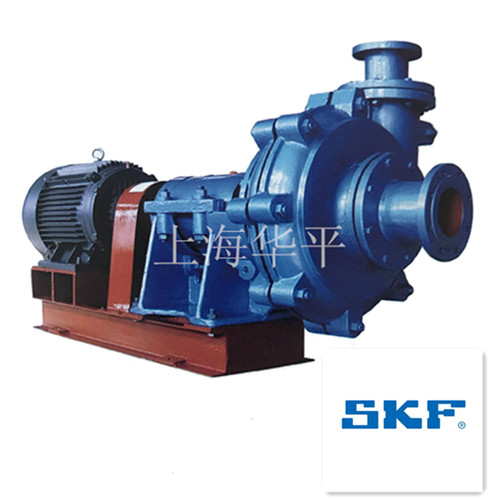

       HS2系列渣浆泵是单级单吸悬臂卧式离心泵。该泵过流部件采用高强度耐磨材质，广泛用于工程、水利、矿山等输送含有大量固体物料的磨蚀性或腐蚀性浆体。

二、结构说明：
  HS2型系列泵，除泵头部分(包括前后泵壳、蜗壳、前后护板、叶轮等)结构不同外，其余部分结构相似，采用同一系列的传动部分。

1、泵头部分：该系列泵为双泵壳结构，即前泵壳、后泵壳和带有可更换的过流部分(包括叶轮、蜗壳、前护板、后护板)。前后泵壳根据工作压力，采用灰铸铁或球墨铸铁制造，垂直中开，用螺栓连接，后泵壳有止口与托架用螺栓连接，泵的吐出口可按八个角度旋转安装，叶轮前后盖板带有背叶片以减少泄漏，提高泵的寿命及效率。各型泵进口均为水平方向，从传动方向看泵为顺时旋转。

2、轴封部分：副叶轮加填料组合式密封，由于副叶轮反压作用能有效防止渣浆进入填料、填料寿命较长，并且在一般工地可以不用轴封水。具有结构简单，维护保养方便。

  3、传动方式：该系列泵为直连传动。

三、主要优势
      定制类合金泵体，过流件超耐磨。该泵轴承均选用瑞典进口SKF通用标准轴承。相较于其他同类泵使用寿命长达2倍以上，适合重负工况下施工环境。
